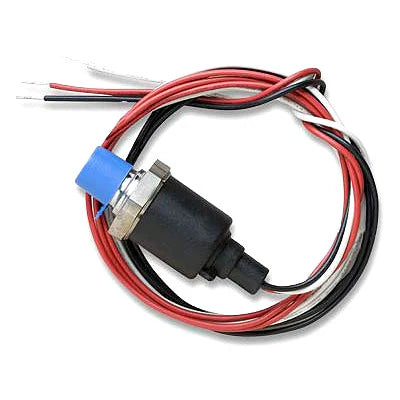

Sensor de Pressão Manométrica Ashcroft (200-psig)

Sensor de Pressão Manométrica Ashcroft (200-psig)

O sensor de pressão manométrica Ashcroft de 200 psig fornece medições precisas de pressão em sistemas de ar comprimido, água ou outros gases e líquidos compatíveis, com uma precisão de ± 1% FS de -20° a 85°C (-4°F a 185°F) e apenas ± 1,5% FS de -40° a -20°C e 85° a 125°C (-40°F a -4°F e 185°F a 257°F).

Características destacadas:

• Transdutor de pressão de alto desempenho para aplicações industriais.
• Fonte de excitação fornecida pelo Módulo FlexSmart Analog.
• Conexão de pressão em aço inoxidável 1/4 NPT.

Em qual ambiente opera este sensor?

Ambiente interno.

Quais medições esse sensor suporta?

Pressão manométrica.

Nota:

Requer seleção de portas analógicas durante a configuração do sistema U30 e o uso de um S-FS-CVIA ao utilizar o registrador de dados H22-001. Ao usar um registrador de dados U12, este sensor requer um cabo de entrada analógica de 0-5 V CC (CABLE-ADAP5) e alimentação externa fornecida por um adaptador CA (CA-SENS-1).

• Especificações
• Na Caixa
• Artigos Requeridos
• Artigos Opcionais

• Especificações
  Faixa de Medição	100, 200, 500 psig
  Faixa de Temperatura Compensada	-40°C a 125°C (-40°F a 257°F)
  Precisão	± 1% FS de -20°C a 85°C (-4°F a 185°F) ± 1,5% FS de -40°C a -20°C e 85°C a 125°C (-40°F a -4°F e 185°F a 257°F)
  Linearidade Típica	Menos de ± 0,1% do intervalo típico
  Repetibilidade	Menos de ± 0,03% do intervalo
  Histerese Típica	Menos de ± 0,01 do intervalo
  Estabilidade Típica	Menos de ± 0,25% do intervalo/ano
  Durabilidade	Testado para 50 milhões de ciclos
  Sobrecarga	200%
  Alimentação MS	9-36 VDC, 5 mA
  Faixa de Temperatura de Operação	-40°C a 125°C (-40°F a 257°F)
  Faixa de Umidade Operacional	0 a 100% UR
  Sinal de Saída para o Módulo FlexSmart	0-5 VDC
  Tensão de Ruptura de Isolamento	100 VAC
  Construção	Cabo blindado, 24 AWG, revestimento de PVC
  Conexão de Pressão	Aço inoxidável 304 NPT de 6,35 mm
  Material do Sensor	Aço inoxidável 17-4PH
  Material do Invólucro	Nylon reforçado com vidro a 20%, retardador de chama UL94 V1
  Conformidade CE	EN 61326: 1997 + A1: 1998 + A2: 2001, Anexo A (Indústria pesada)
  Dimensões	Diâmetro de 2,9 cm x 6,4 cm de comprimento
  Diâmetro do Cabo Externo	5,4 mm
  Peso	89,4 g
  Número de Canais de Dados	1

• • Sensor de Pressão Manométrica Ashcroft (200-psig) (1)
• Registradores de Dados Compatíveis

  • Registrador de Dados de Energia H22
  • Registrador de Dados Externo de 4 Canais
  • Registrador de Dados da Estação Meteorológica USB U30
  • Registrador de Dados Analógico de 4 Canais
  • Registrador de Dados da Estação de Monitoramento Remoto RX3000
